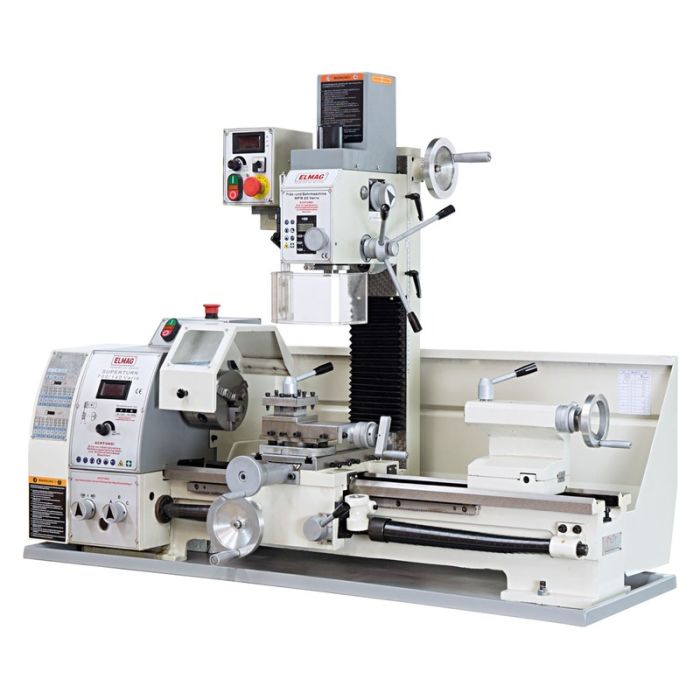

Strung Elmag SUPERTURN 700/140 VARIO, cu modul frezare si gaurire MFB 20 VARIO

Superturn + MFB 20 Vario - Set -

• Strunj universal SUPERTURN 700/140 Vario
• Unitate de frezare, găurire și găurire MFB 20 Vario

Caracteristici standard

• Viteză digitală
• afișaj - Mandrină de strung cu trei bacuri Ø 125 mm, centru
• Punct central MK 4
• Punct central MK 2
• Buton de oprire de urgență / Zero
• declanșare tensiune - Protecție mandrină de strung cu comutator de siguranță
• Canal de așchii / Placă anti-stropire
• - Cutie de scule / Instrucțiuni de utilizare / CE
• Mandrină de găurit cu prindere rapidă B 16 / 1 - 16 mm
• Dorn conic MK 2 / B 16 cu IG M10
• Ax de tracțiune M10

Accesorii speciale

• Mandrină de strung cu patru bacuri Ø 125 mm, prindere individuală
• Flanșă Ø 125 mm pentru SUPERTURN 700/140 Vario
• Placă frontală Ø 240 mm pentru SUPERTURN 700/140 Vario
• Centru rotativ MK 2
• Lănșă de deplasare pentru SUPERTURN 700/140 Vario
• Lănșă fixă pentru SUPERTURN 700/140 Vario
• Set suporturi oțel cu schimbare rapidă MA, 5 piese
• Set oțel de strunjire 12 x 12 mm ISO, 5 piese
• Set oțel de strunjire 12 x 12 mm ISO, 11 piese
• Set plăcuțe de strunjire cu plăcuțe amovibile 12 x 12 mm, 7 piese
• Set plăcuțe amovibile, 7 piese pentru setul de strunjire 12 x 12 mm
• Set scule de strunjire „Camlock” 12 x 12 mm, 7 piese
• SUPERTURN Subcadru Vario 700/140
• Placă de bază pentru MFB 20 Vario cu masă XY
• Set de frezare titan, 20 piese, Ø 3 - 20 mm
• Menghină de mașină 3” / 75 mm - Set de pense MK 2 (ER 25), 10 piese, 2 - 16 mm
• Set de pense MK 2 (ER40), 15 piese, 2-26 mm

Detalii tehnice

• Capacitate de găurire în oțel: 20 mm
• Dispozitiv de fixare a dornului (dorn cu șurub): MK 4
• Lungime gaurire: 50 mm
• Raza dornului: 184 mm
• Performanță de filetare: M14
• Capacitatea de frezare a frezelor frontale: 63 mm
• Capacitatea de frezare a frezelor frontale: 16 mm
• Interval de pivotare a capului de frezare: ± 90 °
• Înălţime: 600 mm
• Cursa capului de frezare: 380 mm
• Lățimea vârfului: 700 mm
• Înălțimea vârfului: 140 mm
• Diametrul de rotire pe pat: 280 mm
• Diametrul de rotire pe cărucior: 165 mm
• Cale de glisare transversală: 140 mm
• Cale de glisare superioară: 70 mm
• Secțiune transversală max. a daltei de strunjire: 12x12 mm
• Alezajul axului: 26 mm
• Alimentare longitudinală: 0.07 - 0.20 mm/rev
• Dimensiunea filetului metric (M..): 0.4 - 3.5 mm
• Filet în inci, angrenaje G: Aug-56 G/'
• Dispozitiv de fixare a manșonului: MK 2
• Diametrul penei: 30 mm
• Cursa axului: 80 mm
• Lățimea platformei mașinii: 180 mm
• Viteză de rotație 1, fără trepte (Superturn): 50 - 1250 rpm
• Viteză de rotație 2, fără trepte (Superturn): 100 - 2500 rpm
• Puterea motorului (Superturn): 1000 W
• Tensiune (Superturn): 230/50 V/Hz
• Lungime: 1400 mm
• Lăţime: 700 mm
• Greutate (Superturn): 190 kg
• Dispozitiv de fixare a dornului (ax de frezare): MK 2
• Viteză de rotație 1, fără trepte (MFB): 50 - 1125 rpm
• Viteză de rotație 2, fără trepte (MFB): 100 - 2250 rpm
• Puterea motorului (MFB): 600 W
• Tensiune (MFB): 230/50 V/Hz
• Înălțimea de la patul mașinii: 830 mm
