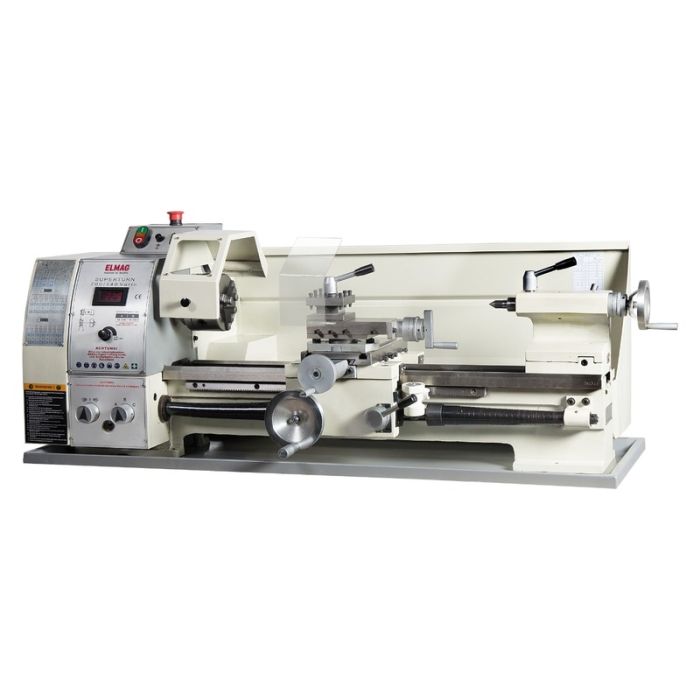

Strung Elmag SUPERTURN 700/140 VARIO

Centru de prelucrare, 1.000 / 600 wați

• În SUPERTURN 700/140 Vario cu MFB 20 Vario, tehnologia modernă de strunjire, frezare și găurire se reunește într-un singur centru de prelucrare. Combinația de mașini permite prelucrarea centralizată economică a componentelor mașinii și ale oțelului și este perfectă pentru producția de masă a pieselor de dimensiuni mici și medii. Ambele componente ale mașinii impresionează prin manevrarea ușoară, controlul continuu al vitezei cu afișaj digital și comutarea între rotația în sensul acelor de ceasornic/în sens invers acelor de ceasornic.
• SUPERTURN 700/140 Vario este acționat de un motor puternic de 1.000 wați și oferă o rotație maximă deasupra saniei de Ø 165 x 700 mm. Diametrul alezajului axului este de 26 mm. Mașina este disponibilă și ca model solo și poate fi completată ulterior cu unitatea de frezare și găurire MFB 20 Vario. Cu ajutorul unui afișaj digital al adâncimii de găurire, MFB 20 Vario de 600 wați permite găurirea în oțel de până la Ø 20 mm și tăierea de găuri filetate până la M 14. Pentru funcții avansate de frezare, este necesar un tabel de coordonate. Aceasta este oferită ca opțiune, împreună cu alte accesorii speciale de înaltă calitate pentru extinderea centrului de prelucrare.

Caracteristici standard

• Afișaj digital al vitezei
• Mandrină cu trei bacuri ø 125 mm, centrare.
• Centru MK4
• Centru MK2
• Buton de oprire de urgență / declanșare la tensiune zero
• Protecție mandrină cu întrerupător de limită de siguranță
• Tavă pentru așchii / perete de pulverizare
• Cutie de scule / instrucțiuni de utilizare / CE

Accesorii speciale

• Mandrină de strung cu patru bacuri Ø 125 mm, prindere individuală
• Flanșă Ø 125 mm pentru SUPERTURN 700/140 Vario
• Placă frontală Ø 240 mm pentru SUPERTURN 700/140 Vario
• Centru rotativ MK 2
• Lăncuță de deplasare pentru SUPERTURN 700/140 Vario
• Lăncuță fixă pentru SUPERTURN 700/140 Vario
• Set suporturi de oțel cu schimbare rapidă MA, 5 piese
• Set de oțel de strunjire 12 x 12 mm ISO, 5 piese
• Set de oțel de strunjire 12 x 12 mm ISO, 11 piese
• Set de plăcuțe de strunjire cu așchii indexabile 12 x 12 mm, 7 piese
• Set de plăcuțe de strunjire cu așchii indexabile, 7 piese pentru setul de strunjire 12 x 12 mm
• Set de scule de strunjire „Camlock” 12 x 12 mm, 7 piese
• Subcadru SUPERTURN 700/140 Vario

Detalii tehnice

• Dispozitiv de fixare a dornului (dorn cu șurub): MK 4
• Înălţime: 600 mm
• Lățimea vârfului: 700 mm
• Înălțimea vârfului: 140 mm
• Diametrul de rotire pe pat: 280 mm
• Diametrul de rotire pe cărucior: 165 mm
• Cale de glisare transversală: 140 mm
• Cale de glisare superioară: 70 mm
• Secțiune transversală max. a daltei de strunjire: 12x12 mm
• Alezajul axului: 26 mm
• Alimentare longitudinală: 0.07 - 0.20 mm/rev
• Dimensiunea filetului metric (M..): 0.4 - 3.5 mm
• Filet în inci, angrenaje G: Aug-56 G/'
• Dispozitiv de fixare a manșonului: MK 2
• Diametrul penei: 30 mm
• Cursa axului: 80 mm
• Lățimea platformei mașinii: 180 mm
• Viteză de rotație 1, fără trepte (Superturn): 50 - 1250 rpm
• Viteză de rotație 2, fără trepte (Superturn): 100 - 2500 rpm
• Puterea motorului (Superturn): 1000 W
• Tensiune (Superturn): 230/50 V/Hz
• Lungime: 1400 mm
• Lăţime: 700 mm
• Greutate (Superturn): 190 kg
