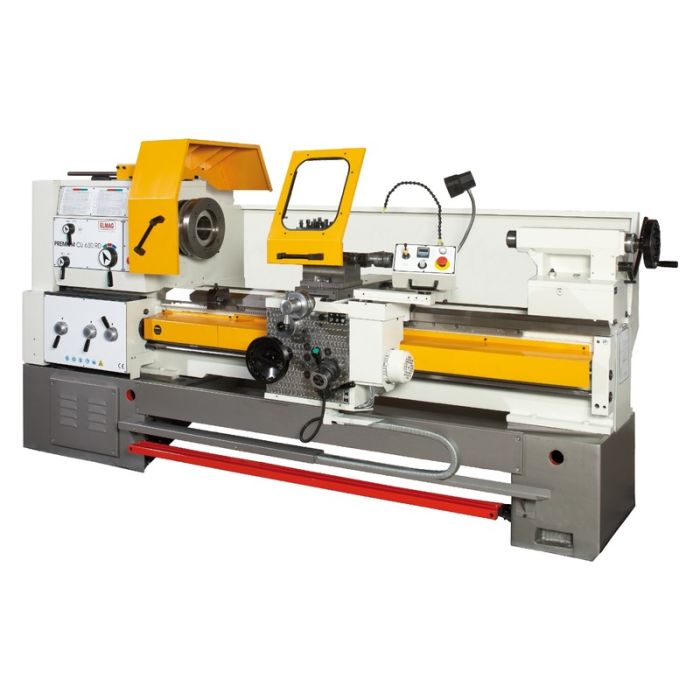

Strung Elmag PREMIUM CU 630 RD VARIO, distanta varfuri 3000mm

Strunguri din seria PREMIUM CU

• Strungurile noastre universale cu control continuu al vitezei din seria PREMIUM CU au o multitudine de caracteristici și accesorii pentru clienți dintr-o gamă largă de industrii.
• Seria noastră PREMIUM CU permite adaptarea precisă a vitezei de așchiere la material și diametrul de strunjire - deosebit de avantajoasă în cazul metalelor neferoase și materialelor plastice și pentru o suprafață perfectă pe piese de precizie și montate.
• Unitățile de control D/S montate pe sania sculei sunt o caracteristică interesantă, permițând activarea foarte ușoară a rotației în sensul acelor de ceasornic sau invers acelor de ceasornic a axului. Acestea înlocuiesc arborii de comutare normali din strungurile universale.
• Frânele electromecanice ale axului oferă o manevrare eficientă cu oprire super-rapidă a axului. Arborele principale sunt echipate cu protecție la suprasarcină.

Date de performanță și suporturi:

• Ø de strunjire 325-1.320 mm, fără punte 440-1.500 mm
• Dimensiune de strunjire pe sanie Ø 190-940 x 6.000 mm
• Motor de acționare: 2.200-22.000 W / 400 V, cuplu ridicat
• Suport mandrină rotativă: DIN 55027
• Suport penă: MK 3 - MK 6

Echipament standard:

• Mandrină de strung RÖHM cu trei bacuri
• Set suporturi din oțel cu schimbare rapidă, 5 piese
• Lampă cu halogen pentru mașină
• Buton de oprire de urgență / deblocare fără tensiune
• Protecție mandrină cu întrerupător de siguranță
• Sanie pentru scule cu protecție la stropire
• Cadru de bază / tavă pentru așchii / perete de stropire
• Set scule / manual de utilizare / CE

Seria standard PREMIUM CU:

• Baterie turnată grea, amortizare bună a vibrațiilor
• Punte detașabilă
• Ghidaje prismatice
• Ax călit și rectificat de precizie, rulmenți reglabili cu concentricitate ridicată
• Funcționare lină a axului și a avansului
• Angrenaje din oțel crom-nichel, călit și rectificat de precizie
• Comutator de inversare a avansului
• Ax filetat trapezoidal acoperit, călit și rectificat de precizie
• Culisă scule cu piuliță de blocare
• Ghidaje precise, reglabile
• Păpușă mobilă solidă cu mișcare de rotație conică
• Precizie strung conform DIN

Echipamente opționale:

• Afișaj digital SINO pentru 3 axe
• Set scule strung cu placă de strunjit 25 x 25 mm, 7 piese
• Set placă de strunjit, 7 piese, 25 x 25 mm
• Set scule de canelare inclusiv plăci, 6 piese
• Sabot mașină Ø 160 mm, 6 buc.
• la cerere:
• Lănțișor de ghidare
• Lănțișor vertical
• Lănțișor fix cu ghidaj pe rulment cu bile
• Placă frontală
• Mandrină cu 4 bacuri

Caracteristici suplimentare

• Ax și angrenaj de alimentare cu elemente de comutare rapidă
• Inversare avans
• Capac de protecție mobil
• Mecanism de schimbare a vitezelor
• Lampă cu halogen
• Pompă de răcire
• Buton de oprire de urgență
• Motor rapid pentru glisare longitudinală

Detalii tehnice

• Dispozitiv de fixare a dornului (dorn cu șurub): 120 mm
• Puterea motorului: 11000 W
• Voltaj: 400/50 V/Hz
• Înălțime (totală): 1400 mm
• Greutate: 3590 kg
• Lățimea vârfului: 3000 mm
• Înălțimea vârfului: 315 mm
• Diametrul de rotire pe pat: 630 mm
• Diametrul de rotire pe cărucior: 430 mm
• Diametrul de strunjire fără punte: 830 mm
• Cale de glisare transversală: 315 mm
• Cale de glisare superioară: 130 mm
• Secțiune transversală max. a daltei de strunjire: 32x32 mm
• Admisie rotativă a furajelor: (DIN 55027) no. 11
• Alezajul axului: 103 mm
• Alimentare longitudinală: (120) 0.04 - 12 mm/rev
• Rate de avans încrucișat: (120) 0.02 - 6 mm/rev
• Dimensiunea filetului metric (M..): (64) 0.5 - 120 mm
• Metrică a firului de execuție a modulului: (64) 0.125 - 30 mm
• Filet în inci, angrenaje G: (64) 60 - 1/4 G/'
• Filet modul în inch, Angrenaje G: (64) 240 - 1 G/'
• Dispozitiv de fixare a manșonului: MK 5
• Diametrul penei: 90 mm
• Cursa axului: 230 mm
• Lungime (totală): 4600 mm
• Lățimea platformei mașinii: 400 mm
• Viteză de rotație 1, fără trepte: 16 - 63 rpm
• Viteză de rotație 2, fără trepte: 63 - 250 rpm
• Viteză de rotație 3, fără trepte: 315 - 1250 rpm
