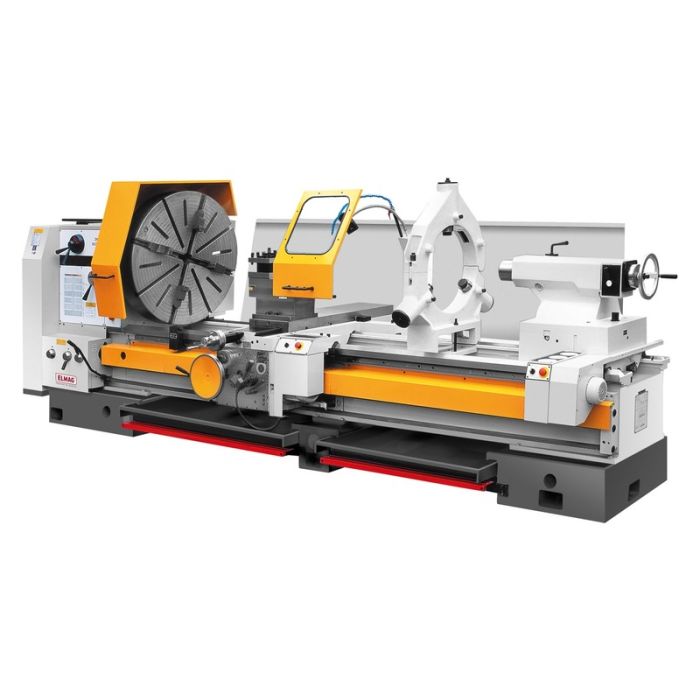

Strung Elmag PREMIUM CU 1320, distanta varfuri 5000mm

Modele de înaltă clasă pentru lucrări complexe de strunjire!

• Strunjurile noastre universale și strunjurile cu control continuu al vitezei din seria PREMIUM CU au o gamă largă de caracteristici și accesorii pentru clienți dintr-o varietate de industrii.
• Seria PREMIUM CU permite reglarea precisă a vitezei de așchiere în funcție de material și diametrul de strunjire - deosebit de avantajoasă pentru metale neferoase, materiale plastice și pentru suprafața perfectă pentru piese de precizie și potriviri.
• Caracteristici interesante sunt unitățile de control R/L montate pe glisierele sculelor, care reprezintă o modalitate simplă de a controla rotația în sensul acelor de ceasornic sau în sens invers acelor de ceasornic a axului rotativ. Acestea înlocuiesc arborii de comutare din strungurile universale.
• Manevrarea eficientă este asigurată de frânele electromecanice ale axului pentru oprirea super-rapidă a acestuia. Șuruburile de acționare sunt echipate cu protecție la suprasarcină.

Caracteristici standard

• Mandrină RÖHM cu trei bacuri, diametru 500 mm
• Set de suporturi din oțel cu schimbare rapidă, 5 piese
• Lampă cu halogen pentru mașină
• Buton de oprire de urgență/deblocare la tensiune zero
• Protecție mandrină cu întrerupător de siguranță
• Ghidaje scule cu protecție la stropire
• Cadru de bază / tavă pentru așchii / perete de pulverizare
• Set scule / Instrucțiuni de utilizare / CE

Accesorii speciale

• Lăsare de urmărire
• Lăsare staționară
• Lăsare staționară cu ghidaj cu rulment cu bile
• Placă frontală
• Mandrină cu 4 bacuri și placă frontală

Caracteristici suplimentare

• Pat de mașină din fontă grea, amortizare bună a vibrațiilor
• Puntă detașabilă
• Ghidaje prismatice
• Ax rotativ călit și rectificat cu precizie, concentricitate ridicată, rulmenți de precizie reglabili
• Ax și cutie de viteze de avans cu funcționare lină în baie de ulei
• Roți dințate din oțel crom-nichel, călite și rectificate cu precizie
• Circuit de inversare a avansului
• Șurub de acționare cu filet trapezoidal acoperit, călit, rectificat cu precizie
• Cărucior de scule cu piuliță de blocare
• Ghidaje precise ale căruciorului, reglabile
• Păpușă mobilă solidă cu rotație conică
• Precizie a strungului conform DIN

Detalii tehnice

• Dispozitiv de fixare a dornului (dorn cu șurub): 160 mm
• Trepte viteza: 24
• Puterea motorului: 22000 W
• Voltaj: 400/50 V/Hz
• Înălțime (totală): 1980 mm
• Greutate: 10450 kg
• Lățimea vârfului: 5000 mm
• Înălțimea vârfului: 625 mm
• Diametrul de rotire pe pat: 1320 mm
• Diametrul de rotire pe cărucior: 940 mm
• Diametrul de strunjire fără punte: 1500 mm
• Cale de glisare transversală: 685 mm
• Cale de glisare superioară: 270 mm
• Admisie rotativă a furajelor: DIN 55027 no. 15
• Alezajul axului: 155 mm
• Viteză de rotație: 5 - 1000 rpm
• Alimentare longitudinală: (160) 0.032 - 38.9 mm/rev
• Rate de avans încrucișat: (160) 0.016 - 19.45 mm/rev
• Dimensiunea filetului metric (M..): (80) 0.5 - 480 mm
• Metrică a firului de execuție a modulului: (80) 0.125 - 120 mm
• Filet în inci, angrenaje G: (80) 60 - 1/16 G/'
• Filet modul în inch, Angrenaje G: (80) 240 - 1/4 G/'
• Dispozitiv de fixare a manșonului: MK 6
• Diametrul penei: 125 mm
• Cursa axului: 260 mm
• Lungime (totală): 7200 mm
• Lățimea platformei mașinii: 700 mm
