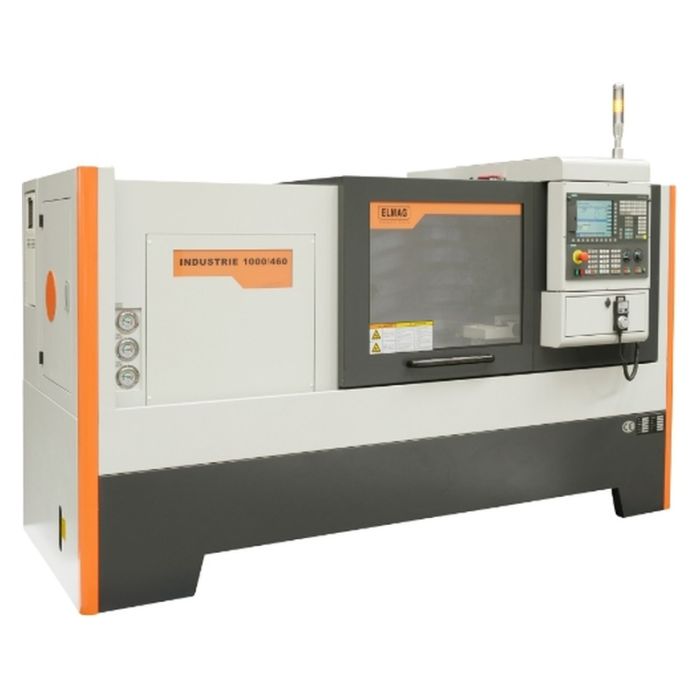

Strung CNC Elmag INDUSTRIE 1000/460

Robust și fără întreținere

• O parte frontală a panoului de control din magneziu turnat sub presiune, designul CNC bazat pe panou cu puține interfețe și o clasă de protecție ridicată fac din controlerul SINUMERIK 828D un partener de încredere chiar și în medii dure. Datorită unui design fără ventilator sau hard disk și tehnologiei de memorie NV-RAM fără baterie tampon, SINUMERIK 828D este un controler CNC care nu necesită complet întreținere.

SIEMENS SINUMERIK 828D

• CNC compact bazat pe panou
• Până la 8 axe/axuri
• Ecran color de 8,4”
• Memorie utilizator CNC de până la 5 MB
• 4 axe interpolante
• 256 spații de stocare a sculelor

Caracteristici standard

• Control CNC SIEMENS SINUMERIK 828D
• Servomotor SIEMENS pe axele X și Z
• Mandrină rotativă hidraulică cu trei fălci 260 mm
• Șuruburi cu bile
• Schimbător de scule cu 6 trepte
• Zonă de lucru închisă
• Păpușă mobilă hidraulică
• Lubrifiere centrală automată
• Ulei integrat lubrifiere
• Dispozitiv de răcire integrat
• Lampă de lucru cu LED
• Unelte de operare

Disponibile ca opțiuni:

• Schimbător de scule cu 8 poziții
• Licențe desktop Sinutrain pentru școli, centre de ucenicie și formare
• Licență Sinutrain pentru sala de clasă (18 stații) disponibilă
• Manuale de programare pentru strunjire și frezare
• Documente de instruire pentru Shopmill și Shopturn

Detalii tehnice

• Dispozitiv de fixare a dornului (dorn cu șurub): MK 7 mm
• Puterea motorului: 5500 W
• Voltaj: 400/50 V/Hz
• Înălțime (totală): 1500 mm
• Greutate: 2350 kg
• Precizii de poziționare: 0,01 mm
• Lățimea vârfului: 1000 mm
• Înălțimea vârfului: 230 mm
• Diametrul de rotire pe pat: 460 mm
• Diametrul de rotire pe cărucior: 240 mm
• Diametrul de strunjire fără punte: 335 mm
• Cale de glisare transversală: 280 mm
• Secțiune transversală max. a daltei de strunjire: 25x25 mm
• Admisie rotativă a furajelor: No. D8
• Alezajul axului: 65 mm
• Dispozitiv de fixare a manșonului: MK 5
• Diametrul penei: 75 mm
• Cursa axului: 130 mm
• Lungime (totală): 2300 mm
• Viteză de rotație 1, fără trepte: 100 - 2000 rpm
• Lățime (totală): 1180 mm
• Avans longitudinal (axa Z): 10000 mm/min
• Avans transversal (axa X): 8000 mm/min
• Locuri pentru scule: 6
• Ax principal de cuplu: 50 Nm
• Burghiu rob deținere: 40 mm
• Lungimea pivotării: 850 mm
• Tip de control: SIEMENS SINUMERIK 828D
