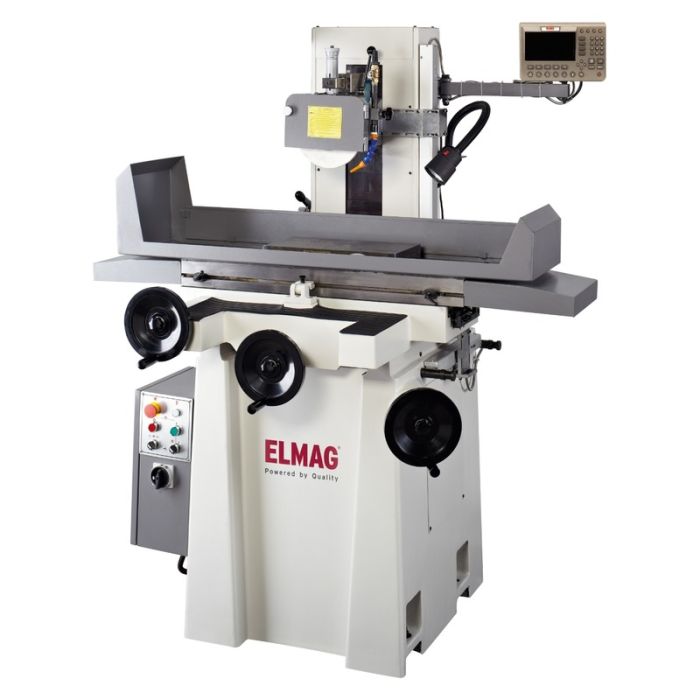

Masina de polizat Elmag MSG 210/450 MLV

Rectificare plană precisă

• Mașinile de rectificat plan MSG sunt concepute pentru rectificarea fină (finisarea) suprafețelor metalice. Aceste mașini permit producerea precisă a suprafețelor de etanșare, rulare și potrivire cu toleranțe specifice.

Calitate și precizie ridicată a rectificarii

• Rectificarea fină necesită un proces de rectificare cu vibrații reduse și concentricitate ridicată. Modelele MSG și HSG sunt, prin urmare, construite pe o bază grea din fontă. Axul de rectificare funcționează pe rulmenți de precizie de înaltă calitate. Pietra de rectificat poate fi ascuțită cu un dispozitiv de honuire direct pe mașină. Un suport de echilibrare este inclus în livrare. Toate modelele sunt echipate cu un indicator de poziție pe două axe de la SINO. Acest sistem de măsurare (precizie de afișare 0,001 mm) permite poziționarea precisă a capului de șlefuire și a mesei de șlefuire și oferă performanțe excelente de producție chiar și în modul manual.

Manipulare optimăRapidă

• Prindere, eliberare și demagnetizare rapidă a pieselor de prelucrat - placa de prindere magnetică manuală, ca nucleu al mașinii, facilitează manipularea pieselor de prelucrat, economisește extrem de mult timp și oferă cel mai mare randament și precizie de repetare posibile în producția de serie.

MSG 210/450 MLVUșoară

• Mașină de șlefuit plan reglabilă manual pentru sarcini de șlefuire simple și precise. Ideal pentru producția individuală în industria metalurgică și industrială, de exemplu în construcția de scule și prototipuri.

Caracteristici standard

• Mașină de rectificat plan MSG
• Placă de fixare electromagnetică
• Funcție de demagnetizare
• Protecție împotriva stropirii pe masa de rectificat
• Afișaj poziție SINO pe două axe
• Acționare longitudinală a roții de mână a mesei de rectificat
• Poziționare transversală a roții de mână a mesei de rectificat
• Poziționare verticală a roții de mână a capului de rectificat
• Lampă de lucru cu halogen - Disc abraziv și flanșă a discului abraziv
• Dispozitiv de extragere cu reglare fină
• Protecție disc abraziv cu comutator de limită
• Stativ de echilibrare a discului abraziv
• Sistem de răcire
• Instrucțiuni de utilizare/scule/CE

Accesorii speciale

• disc abraziv 200x13x31,75 mm
• disc abraziv 200x20x31,75 mm
• disc abraziv 350x40x127 mm

Caracteristici suplimentare

• Avans fin de înaltă precizie 0,001 mm
• Acționare puternică a axului de rectificare 1.850 W
• Cu sistem de răcire
• Raport preț/performanță foarte bun

Detalii tehnice

• Greutate: 730 kg
• Înălţime: 1675 mm
• Lungime: 1330 mm
• Lăţime: 1150 mm
• Lățime maximă a piesei de prelucrat / lățime maximă a mesei de șlefuit: 210 mm
• Lungimea piesei de lucru / lungimea mesei de șlefuit max.: 450 mm
• Înălțimea maximă a piesei de lucru: 300 mm
• Diametrul discului de șlefuit: Outside: 200 mm / inside: 31.75 mm
• Lățimea roții de șlefuit: 13 mm
• Puterea de rotație a discurilor de șlefuit: 2850 rpm
• Viteză de șlefuire (max. admisă): 30 (36) m/s
• Distanța până la centrul axului: 470 mm
• Încărcare cu PAL: 100 kg
• Numerele canalelor în T x lățimea: 1x12 mm
• Reciprocitate maximă: 480 mm
• Reglarea/rotirea roții de mână: 2 mm
• Gradație inelară a roții de mână: 0.002 mm
• Gradație inelară a roții de mână (cap de șlefuire): 0.001 mm
• Acționarea dornului de șlefuire: 1850 W
• Sistem de răcire: 125 W
• Aspiraţie: 370 W
• Tensiune de rețea: 400 V
