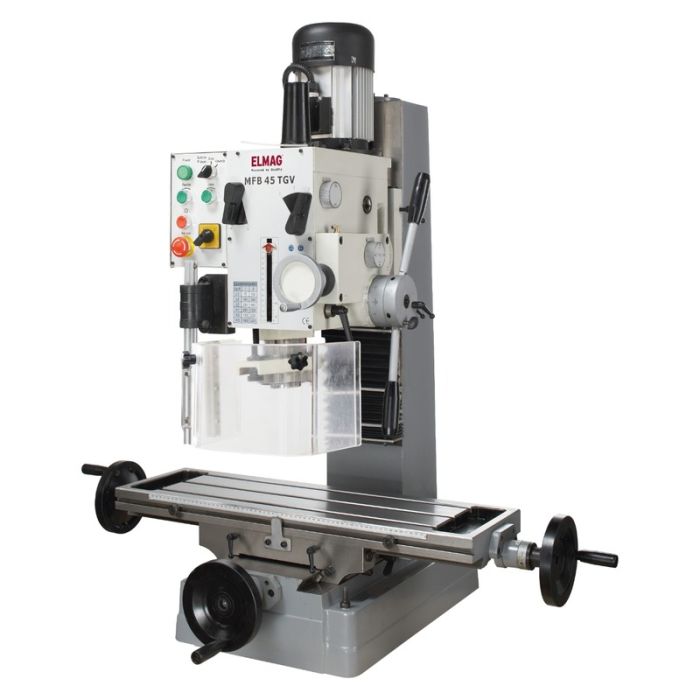

Masina de gaurit si frezat Elmag MFB 45 TGV

Configurație standard

• Mandrină de găurit cu prindere rapidă B 16, 1-16 mm
• Dorn conic MK 4 / B 16, IT M16
• Manșon de reducție MK 4 / MK 3
• Manșon de reducție MK 4 / MK 2
• Ax de strângere M16
• Trusă de scule
• Instrucțiuni de utilizare / CE

Caracteristici suplimentare

• Capacitate de frezare Ø 80 / 32 mm
• Cubatură 820 x 240 x 470 mm
• Proiecțiune ax 252 mm
• Cursă masă 420 x 180 mm
• Cap de frezare pivotant ± 90°, cu reglare automată a înălțimii
• Motor de acționare în 2 trepte 1.100 W / 850 W, 400 V
• 12 viteze 75 - 3.200 RPM
• Rotație dreapta și stânga
• Mod de filetare
• Microavans de precizie
• Ax de frezare cu rulment de precizie
• Ax de strângere pentru siguranță ridicată
• Capac de protecție a axului de frezare
• Scală și opritor pentru adâncimea de găurire
• Masă transversală precisă, cu funcționare lină, cu caneluri în T și canal de răcire
• Axa X a mesei transversale cu avans variabil continuu și avans rapid
• Sistem de răcire integrat cu retur, rezervor în baza mașinii
• Buton de oprire de urgență / eliberare de tensiune zero

Detalii tehnice

• Capacitate de găurire în oțel: 45 mm
• Dispozitiv de fixare a dornului (dorn cu șurub): MK 4
• Trepte viteza: 12
• Lungime gaurire: 120 mm
• Lățimea fantei în T: 14 mm
• Raza dornului: 260 mm
• Distanta burghiu-masa (min./max.): 25 - 475 mm
• Puterea motorului: (2 trepte) 1100 / 850 W
• Voltaj: 400/50 V/Hz
• Dimensiuni: 820x240x475 mm
• Greutate: 278 kg
• Performanță de filetare: M20
• Nivelurile de alimentare a penei: 3
• Alimentare cu penă: 0,10/0,18/0,28 mm/rev
• Lungime x lățime: 1300 x 800 mm
• Capacitatea de frezare a frezelor frontale: 80 mm
• Capacitatea de frezare a frezelor frontale: 32 mm
• Interval de pivotare a capului de frezare: ± 90 °
• Suprafața mesei de router: 800x240 mm
• Înălţime: 1500 mm
• Viteză de rotație 1: 75 - 1600 rpm
• Viteză de rotație 2: 150 - 3200 rpm
• Lungimea mesei X x Y: 455 x 180 mm
• Cursa capului de frezare: 450 mm
