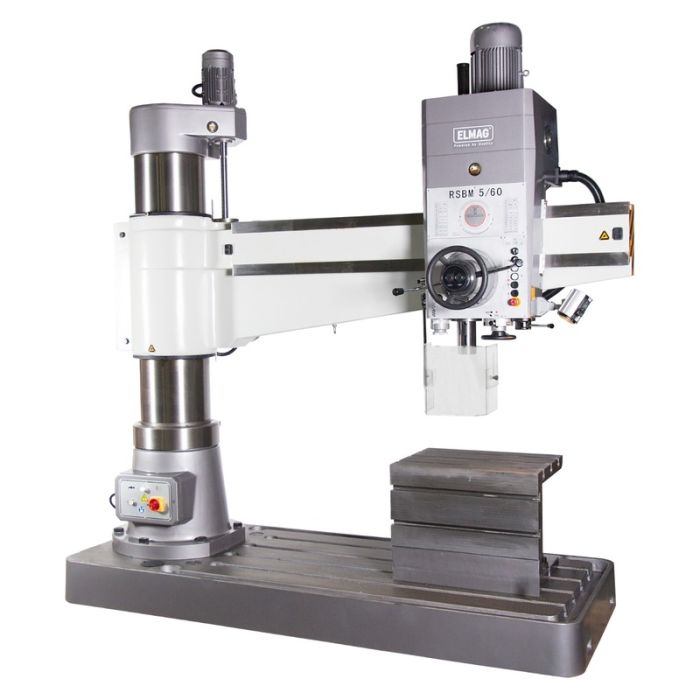

Masina de gaurit cu coloana Elmag RSBM 5/60

Superflexibil - unități cu braț mare de 4.000 W

• Modelele RSBM au o capacitate de găurire de 60 mm și permit poziționarea flexibilă a burghiului de-a lungul unui braț reglabil pe înălțime. Remontarea consumatoare de timp poate fi în mare măsură eliminată pentru găurile distanțate. Prin urmare, RSBM-urile sunt o soluție optimă pentru găurirea, alezarea și filetarea pieselor mari, cum ar fi grinzi de oțel, structuri sudate și piese turnate - ideale pentru utilizare flexibilă în construcțiile de oțel și ingineria mecanică, precum și pentru post-procesarea pieselor turnate. Sunt deosebit de eficiente pentru prelucrarea fără distorsiuni a tablelor groase în construcția de cazane și cuptoare industriale, de exemplu pentru producția de schimbătoare de căldură și plăci de susținere a țevilor.

Echipament standard:

• Mandrină de găurit cu acțiune rapidă B 16, 1 - 16 mm
• Dorn conic MK 5 / B 16
• Manșon de reducție MK 5 / MK 4
• Set de scule cu acționare
• Pană - Instrucțiuni de utilizare / CE

RSBM 5/60 oferă mult spațiu pentru piese extra mari:
• Cubură 630 x 500 x 720 mm
• Gâtul axului 350 - 1600 mm

Caracteristici suplimentare

• Construcție a brațului rezistentă la torsiune, extrem de elastică, cu coloană solidă din oțel rectificat
• Corp de bază din fontă cenușie cu granulație fină, puternic nervurată
• Vibrații extrem de reduse și funcționare lină
• Capacitate de găurire Ø 60 mm
• Cubură extra mare
• Adâncime foarte mare a gâtului axului, 350 - 1.600 mm
• Unitate de acționare extrem de puternică 4.000 W, 400 V
• Ax și cutie de viteze de avans acționate hidraulic, care funcționează în baie de ulei
• Roți dințate din oțel crom-nichel, călite și rectificate cu precizie
• 16 niveluri de viteză
• Reglare simplă a vitezei și a avansului prin intermediul unei manete de control
• Ax de găurire cu rulment de precizie, concentricitate ridicată
• Rotație la dreapta și la stânga
• Ridicarea capului de găurire prin intermediul unui acționare a axului de ridicare, ax de ridicare călit
• Ghidaje în consolă călite și rectificate cu precizie
• Strângere hidromecanică a consolei și a capului de găurire
• Avans automat al penei, 16 etape
• Capac de protecție al axului
• Scală și opritor pentru adâncimea de găurire
• Cuburi pentru masa de găurire cu caneluri în T
• Iluminare cu halogen pentru masa de găurire
• Baza mașinii cu caneluri în T
• Sistem de răcire integrat cu conductă de retur, rezervor în baza mașinii

Detalii tehnice

• Capacitate de găurire în oțel: 60 mm
• Dispozitiv de fixare a dornului (dorn cu șurub): MK 5
• Interval de viteză: 25 - 2000 rpm
• Trepte viteza: 16
• Lungime gaurire: 315 mm
• Lățimea fantei în T: (Table/base) 22/28 mm
• Raza dornului: 350 - 1600 mm
• Distanta burghiu-masa (min./max.): 0 - 720 mm
• Suprafața mesei de găurire: 630x500 mm
• Puterea motorului: 4000 W
• Voltaj: 400/50 V/Hz
• Dimensiuni: 630x500x720 mm
• Înălțime (totală): 2840 mm
• Greutate: 3500 kg
• Ridicarea capului de găurit: 580 mm
• Cap de burghiu rotativ: ± 180 °
• Înălțimea mesei de găurire: 500 mm
• Performanță de filetare: M 46
• Nivelurile de alimentare a penei: 16
• Alimentare cu penă: 0.04 - 3.2 mm/rev
• Soclu de distanță pentru penă: 1220 mm
• Motor cu ax de ridicare: 1500 W
• Pompă de răcire: 90 W
• Performanța pompei de răcire: 25 l/min
• Lungime x lățime: 2500 x 1070 mm
