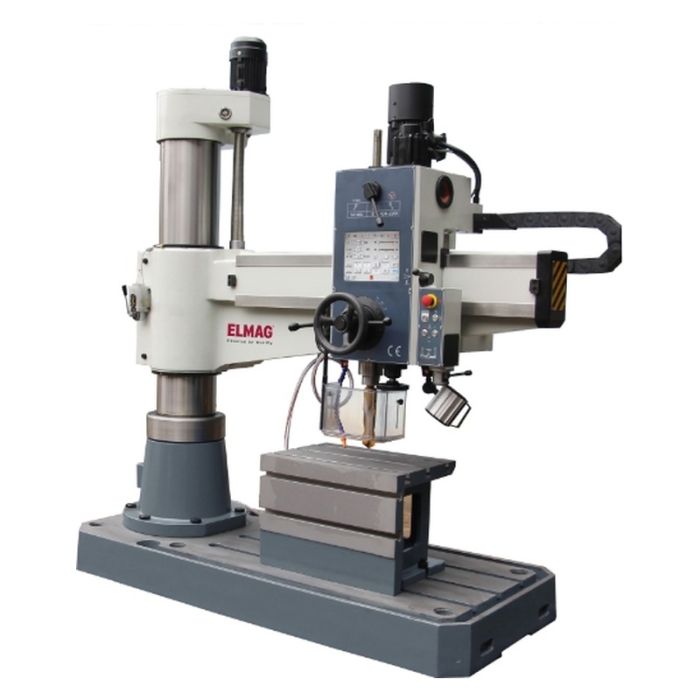

Masina de gaurit cu coloana Elmag RSBM 4/50 Touch VARIO

Modelele RSBM Touch Vario reprezintă cea mai recentă generație de mașini de găurit radiale utilizate pe scară largă. Conceptul lor unic de operare simplifică considerabil procesul de prelucrare și ajută operatorul să selecteze setările optime. Datorită capacității lor de a efectua lucrări precise de găurire, adâncire și filetare, aceste modele oferă o soluție ideală pentru piese individuale și producții în loturi mici. Acestea sunt utilizate pe scară largă în operațiuni de reparații și întreținere, precum și în construcția de scule și oțel.

Caracteristici suplimentare

• Design ideal pentru lucrări de găurire grele pe formate mari
• Construcție a brațului rezistentă la torsiune, extrem de rezistentă, cu coloană solidă din oțel rectificat
• Corp de bază din fontă cenușie cu granulație fină, puternic nervurată
• Vibrații extrem de reduse și funcționare lină
• Capacitate de găurire Ø 50 sau 60 mm
• Cubură extra mare, rotație în sensul acelor de ceasornic și în sens invers acelor de ceasornic
• Gâtul axului foarte mare, până la 1.600 mm
• Unitate de acționare super puternică de 2.200 sau 4.000 W, 400 V
• Ax și cutie de viteze de avans acționate hidraulic, care funcționează în baie de ulei
• Roți dințate din oțel crom-nichel, călite și rectificate cu precizie
• Reglare simplă a vitezei și a avansului prin intermediul unei manete de control
• Ax de găurire cu rulment de precizie, concentricitate ridicată
• Cursă a capului de găurire prin intermediul unui acționare a axului de ridicare, ax de ridicare călit
• Ghidaje ale brațului călite și rectificate cu precizie
• Avans automat al penei, infinit variabil
• Găuritor Capac de protecție a axului, scală de adâncime de găurire și opritor
• Masă de găurire cu caneluri în T, iluminare cu halogen a mesei de găurire
• Sistem de răcire integrat cu retur, rezervor în baza mașinii

Detalii tehnice

• Capacitate de găurire în oțel: 50 mm
• Dispozitiv de fixare a dornului (dorn cu șurub): MK 4
• Interval de viteză: 74-2200 rpm
• Trepte viteza: 2
• Lungime gaurire: 250 mm
• Lățimea fantei în T: (table/base) 22/28 mm
• Raza dornului: 300-1300 mm
• Distanta burghiu-masa (min./max.): 0-750 mm
• Suprafața mesei de găurire: 630x500 mm
• Puterea motorului: 2200 W
• Voltaj: 400/50 V/Hz
• Dimensiuni: 630x500x750 mm
• Înălțime (totală): 2430 mm
• Greutate: 2500 kg
• Ridicarea capului de găurit: 1000 mm
• Cap de burghiu rotativ: ± 180 °
• Înălțimea mesei de găurire: 500 mm
• Performanță de filetare: M40
• Soclu de distanță pentru penă: 300-1300 mm
• Motor cu ax de ridicare: 1100 W
• Pompă de răcire: 90 W
• Performanța pompei de răcire: 25 l/min
• Lungime x lățime: 2070x850 mm
• Cuplu: 220 Nm
