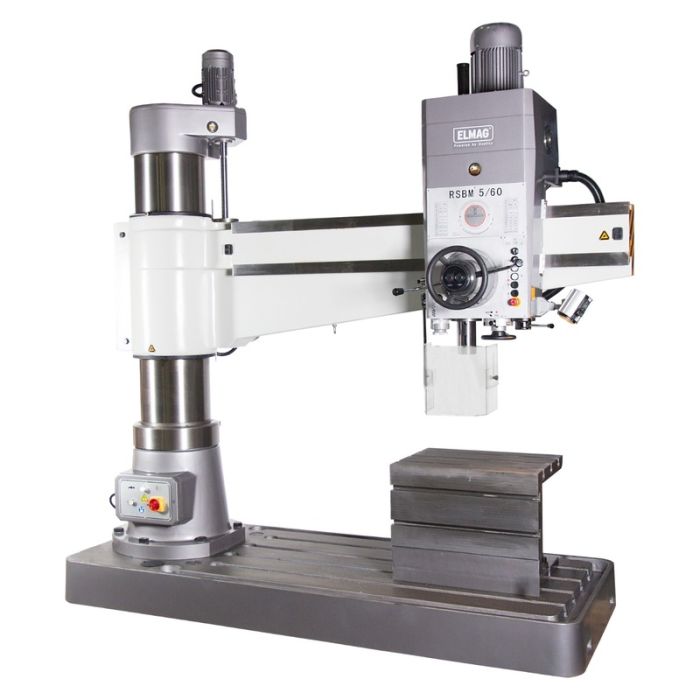

Masina de gaurit cu coloana Elmag RSBM 4/40

Superflexibil - unități cu braț mare 2.200 W

• Modelele RSBM au o capacitate de găurire de 40 mm și permit poziționarea flexibilă a burghiului de-a lungul unui braț reglabil pe înălțime. Remontarea consumatoare de timp poate fi în mare măsură eliminată pentru găurile distanțate. Prin urmare, RSBM-urile sunt o soluție optimă pentru găurirea, alezarea și filetarea pieselor mari, cum ar fi grinzi de oțel, structuri sudate și piese turnate - ideale pentru utilizare flexibilă în construcțiile de oțel și inginerie mecanică și pentru post-procesarea pieselor turnate. Sunt deosebit de eficiente pentru prelucrarea fără distorsiuni a tablelor groase în construcția de cazane și cuptoare industriale, de exemplu pentru producția de schimbătoare de căldură și plăci de susținere a țevilor.

Echipament standard:

• mandrină de burghiu cu acțiune rapidă B 16, 1 - 16 mm
• dorn conic MK 4 / B 16
• manșon de reducere MK 4 / MK 3
• set de scule cu acționare
• pană - instrucțiuni de utilizare / CE

Caracteristici suplimentare

• Construcție a brațului rezistentă la torsiune, extrem de elastică, cu coloană solidă din oțel rectificat
• Corp de bază din fontă cenușie cu granulație fină, cu nervuri puternice
• Vibrații extrem de reduse și funcționare lină
• Capacitate de găurire Ø 40 mm
• Cubură extra mare
• Adâncime foarte mare a gâtului axului 320 - 1.000 mm
• Unitate de acționare extrem de puternică 2.200 W, 400 V
• Ax și cutie de viteze de avans acționate hidraulic, care funcționează în baie de ulei
• Roți dințate din oțel crom-nichel, călite și rectificate cu precizie
• 16 niveluri de viteză
• Reglare simplă a vitezei și a avansului prin intermediul unei manete de control
• Ax de găurire cu rulment de precizie, concentricitate ridicată
• Rotație la dreapta și la stânga
• Ridicarea capului de găurire prin intermediul unui acționare a axului de ridicare, ax de ridicare călit
• Ghidaje în consolă călite și rectificate cu precizie
• Fixare mecanică a consolei și a capului de găurire
• Pană de foraj automată avans, 8 etape
• Capac de protecție al axului
• Scală și opritor pentru adâncimea de găurire
• Cuburi pentru masa de găurire cu caneluri în T
• Iluminare cu halogen pentru masa de găurire
• Baza mașinii cu caneluri în T
• Sistem de răcire integrat cu conductă de retur, rezervor în baza mașinii

Detalii tehnice

• Capacitate de găurire în oțel: 40 mm
• Dispozitiv de fixare a dornului (dorn cu șurub): MK 4
• Interval de viteză: 32 - 2500 rpm
• Trepte viteza: 16
• Lungime gaurire: 280 mm
• Lățimea fantei în T: (table/plinth) 18/22 mm
• Raza dornului: 300 - 1000 mm
• Distanta burghiu-masa (min./max.): 0 - 500 mm
• Suprafața mesei de găurire: 630x500 mm
• Puterea motorului: 2200 W
• Voltaj: 400/50 V/Hz
• Dimensiuni: 630x500x500 mm
• Înălțime (totală): 2050 mm
• Greutate: 1600 kg
• Ridicarea capului de găurit: 500 mm
• Cap de burghiu rotativ: ± 180 °
• Înălțimea mesei de găurire: 500 mm
• Performanță de filetare: M30
• Nivelurile de alimentare a penei: 8
• Alimentare cu penă: 0,10 - 1,25 mm/rev
• Soclu de distanță pentru penă: 1000 mm
• Motor cu ax de ridicare: 750 W
• Pompă de răcire: 90 W
• Performanța pompei de răcire: 25 l/min
• Lungime x lățime: 1760 x 800 mm
