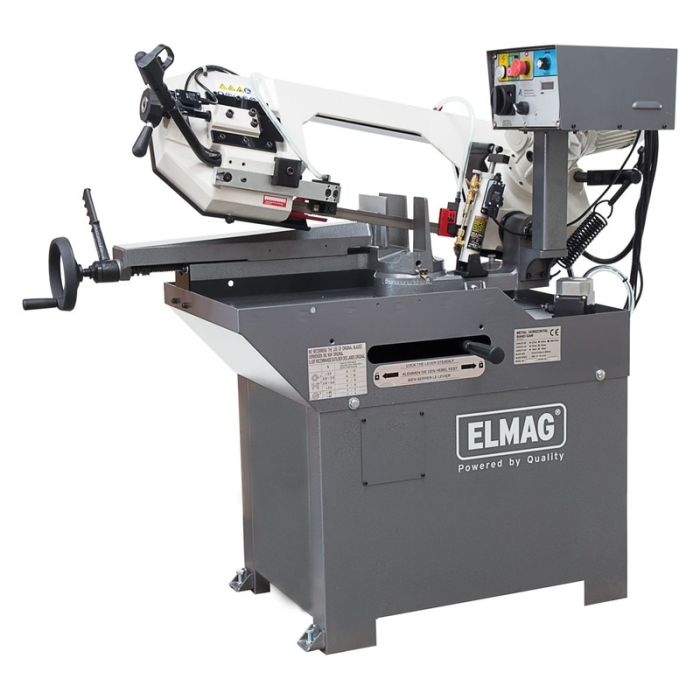

Fierastrau cu banda Elmag CY210-2GN VARIO

Fierăstraie cu bandă pentru tăiere în unghi

• Fierăstraiele cu bandă pentru tăiere în unghi simple sunt echipate cu un cadru de fierăstrău cu bandă rotativ și o menghină fixă. Acestea permit producerea de tăieri în unghi pe o singură față (de exemplu, CY 210/260).
• Fierăstraiele cu bandă pentru tăiere în unghi dublă au o menghină mobilă. Aceasta este fixată la stânga sau la dreapta lamei fierăstrăului cu bandă și permite producerea de tăieri în unghi pentru dreapta sau pentru stânga (de la CY 350).

Modelele CY - ASTA ÎNSEAMNĂ performanță

• Tăierea profesională a metalelor necesită un fierăstrău cu bandă fiabil, simplu și variabil, cu un randament optim. Special concepute pentru a satisface aceste cerințe, fierăstraiele cu bandă CY oferă cel mai înalt nivel de precizie și numeroase funcții pentru a simplifica și automatiza fluxurile de lucru. Modelele CY sunt echipate cu motoare de acționare puternice și cutii de viteze compacte durabile pentru lubrifiere permanentă în băi de ulei.

Caracteristici standard

• CY metal
• ferăstrău cu bandă - Absenkautomatik cu control
• supapă - menghină cu prindere rapidă
• pârghie de prindere rapidă
• blocare tijă cu material
• opritor - prindere rapidă unghiulară
• scală unghiulară
• angrenaj compact cu ulei
• umplere - baie de ulei pentru lubrifiere permanentă
• panou de control central - pârghie de operare ERGO / pornit/oprit
• sistem de răcire cu pompă electrică
• - roți cu bandă de ferăstrău cu precizie
• rulmenți - reglarea șinei benzii de ferăstrău
• clemă bandă de ferăstrău cu arc disc
• pachet - ghidaj bandă de ferăstrău reglabil în față - rulment de tensionare cu rulmenți de precizie - reglarea șinei benzii de ferăstrău - clemă bandă de ferăstrău cu arc disc pachet - ghidaj bandă de ferăstrău reglabil
• în față - rulment de tensionare cu rulment de tensionare - menghină cu prindere rapidă - pârghie de prindere rapidă - blocare bară cu opritor de material - dispozitiv de prindere rapidă a unghiului - scală unghiulară - angrenaj compact cu umplere cu ulei - baie de ulei pentru lubrifiere permanentă - panou de control central
• manetă de operare ERGO / pornit/oprit - roți cu bandă de ferăstrău cu rulmenți de precizie - reglarea șinei benzii de ferăstrău - clemă bandă de ferăstrău cu pachet de arcuri disc - ghidaj bandă de ferăstrău reglabil în față - rulment de tensionare cu dispozitiv de tensionare

Exemple de aplicații -

• Construcții metalice
• Inginerie mecanică
• - Echipamente
• construcții - Instalații
• construcții - Conducte
• construcții - Cazane
• construcții - Rezervoare
• construcții - Instalatori
• Ateliere auto
• - Construcții de caroserii
• Lăcătuși
• Forje
•• Lucrări de tablă
• - Companii de izolații
• - Firme de construcții

Caracteristici suplimentare

• Operare manuală cu control al avansului folosind maneta de control ERGO, ideală pentru materiale cu pereți subțiri
• Automată pentru tăieri individuale și în serie
• Schimbare simplă a modului de operare - compresor cu arc A/M cu arc de eliberare pentru încărcarea și descărcarea cadrului ferăstrăului
• Avansul cadrului ferăstrăului reglabil infinit - cu mecanism de coborâre hidraulic ABV cu supapă de control
• Strângere rapidă a materialului prin pre-reglarea fălcii de strângere - menghină de strângere rapidă SSS cu roată de mână
• Strângere precisă cu rotirea manetei - cu manetă de eliberare rapidă
• Cea mai mare repetabilitate la tăierea în serie - cu blocare a barei și opritor de material reglabil
• Reglare rapidă a unghiului 0-60° - cu clemă unghiulară rapidă WSS și scală unghiulară ușor de citit
• Acționare puternică a lamei ferăstrăului 750 W
• Funcționare lină și durabilă - angrenaj compact cu baie de ulei pentru lubrifiere permanentă
• Control în două trepte pentru viteze de tăiere de 40 și 80 m/min pentru materiale dure și moi
• Răcire optimă a lamei ferăstrăului - sistem de răcire cu pompă electrică, Supapă de dozare și filtru de retur
• Funcționare uniformă a lamei de ferăstrău - roți cu bandă de ferăstrău perfect proporționate, cu rulmenți de precizie și reglare a șinei
• Înlocuire simplă a lamei de ferăstrău, tensiune constantă - tensionator de bandă de ferăstrău reglabil infinit cu pachet de arcuri cu disc
• Ghidaj sigur al benzii de ferăstrău - rulment de tensionare frontal reglabil în funcție de piesa de prelucrat
• Ghidare strânsă a lamei de ferăstrău - rulmenți de prindere reglabili precis cu axă excentrică
• Curăt - cu protecție a cleștelui din spate ca răzuitor de așchii
• Fiabil - apărătoare a lamei de ferăstrău cu comutator de limită, apărători de prindere, AutoOFF - oprire automată la sfârșitul tăierii, oprire de urgență, declanșare la tensiune zero, conform CE
• Echipament Plug & Play cu umplere cu ulei și lamă de ferăstrău cu bandă de înaltă calitate, fabricată din cobalt bimetalic

Detalii tehnice

• Trepte viteza: variabila continuu
• Voltaj: 400/50 V/Hz
• Greutate: 156 kg
• Înălţime: 1580 mm
• Lungime: 1156 mm
• Lăţime: 572 mm
• Lungimea benzii de ferăstrău: 2110 mm
• Înălțimea benzii de ferăstrău: 20 mm
• Lățimea benzii de ferăstrău: 0.9 mm
• Grosimea de tăiere: 1.2 mm
• Deschidere maximă a menghinei: 215 mm
• Unghiul de tăiere: 0 - 60 °
• Rata de tăiere: 20 - 85 m/min
• Puterea motorului de acționare a lamei de ferăstrău: 750 W
• Înălțimea de alimentare: 890 mm
• Interval de tăiere a țevilor rotunde la 0°: Max. 170 mm
• Interval de tăiere a țevilor rotunde la un unghi de tăiere oblică cu aripioare drepte de 45°: Max. 130 mm
• Interval de tăiere a țevilor rotunde la un unghi de tăiere oblică cu aripioare drepte de 60°: Max. 75 mm
• Interval de tăiere a țevilor pătrate la 0°: Max. 170 mm
• Interval de tăiere a țevilor pătrate la un unghi de tăiere oblică cu aripioare drepte de 45°: Max. 130 mm
• Interval de tăiere a țevilor pătrate la un unghi de tăiere oblică cu aripioare drepte de 60°: Max. 75 mm
• Interval de tăiere a țevilor dreptunghiulare la 0°: Max. 185x170 mm
• Interval de tăiere a țevilor dreptunghiulare la un unghi de tăiere oblic de 45°: Max. 130x130 mm
