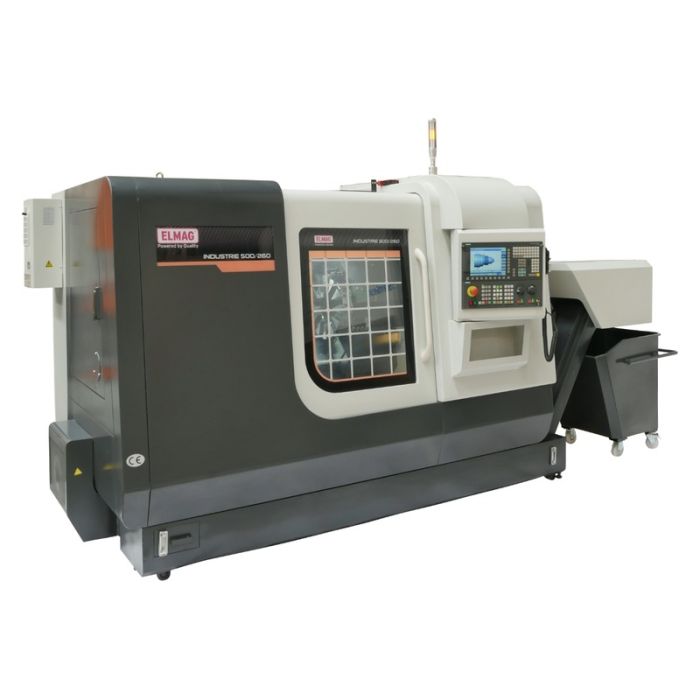

Strung CNC Elmag INDUSTRIE 520/260

Strung CNC 520/260

• Această serie de strunguri CNC este ideală pentru prelucrarea oricăror piese de prelucrat în loturi mari. Datorită unei game foarte largi de caracteristici standard, productivitatea optimă este garantată.
• Designul turnat robust permite prelucrarea fără vibrații chiar și cu cantități mari de material îndepărtat la viteză mare.
• Aranjamentul înclinat al platformei mașinii optimizează capacitatea de lucru și permite o mai bună îndepărtare a așchiilor.

SIEMENS SINUMERIK 828D

• CNC compact bazat pe panou
• Până la 8 axe/axuri
• Ecran color de 8,4”
• Memorie utilizator CNC de până la 5 MB
• 4 axe de interpolare
• 256 spații de stocare a sculelor

Robust și fără întreținere

• O parte frontală a panoului de control din magneziu turnat sub presiune, designul CNC bazat pe panou cu puține interfețe și un grad ridicat de protecție fac din controlerul SINUMERIK 828D un partener de încredere chiar și în medii dure. Datorită unui design fără ventilator sau hard disk și tehnologiei de memorie NV-RAM fără buffer baterie, SINUMERIK 828D este un controler CNC care nu necesită întreținere.

Echipament standard:

• Controler CNC SIEMENS SINUMERIK 828D
• Servomotor SIEMENS pe axele X și Z
• Mandrină hidraulică de strung cu trei bacuri 200 mm
• Șuruburi cu bile
• Schimbător de scule cu 12 căi
• Zonă de lucru închisă
• Păpușă mobilă hidraulică
• Lumini de lucru LED
• Sculă de operare
• Lubrifiere centrală automată
• Lubrifiere cu ulei integrată
• Dispozitiv de răcire integrat, capacitate 120 l
• Motor principal Siemens
• Transportor automat de așchii, inclusiv recipient

Opțiuni:

• Licențe desktop Sinutrain pentru școli, ucenici și centre de formare
• Licență Sinutrain pentru clasă disponibilă (pentru 18 stații de lucru)
• Manuale de programare pentru strunjire și frezare
• Instruire documente pentru Shopmill și Shopturn

Detalii tehnice

• Dispozitiv de fixare a dornului (dorn cu șurub): A2-6/cone 6 mm
• Puterea motorului: 15000 W
• Voltaj: 400/50 V/Hz
• Deplasare pe axa X: 255
• Precizii de poziționare: 0.01 mm
• Precizie de repetare: 0.03 mm
• Lățimea vârfului: 600 mm
• Înălțimea vârfului: 250 mm
• Diametrul de rotire pe pat: 520 mm
• Diametrul de rotire pe cărucior: 250 mm
• Secțiune transversală max. a daltei de strunjire: 25x25 mm
• Alezajul axului: 70 mm
• Alimentare longitudinală: max. 20000 mm/rev
• Rate de avans încrucișat: max. 24000 mm/rev
• Dispozitiv de fixare a manșonului: MK 4
• Diametrul penei: 80 mm
• Cursa axului: 120 mm
• Viteză de rotație 1, fără trepte: 0-5000 rpm
• Locuri pentru scule: 12
• Burghiu rob deținere: 40 mm
• Lungimea pivotării: 500 mm
