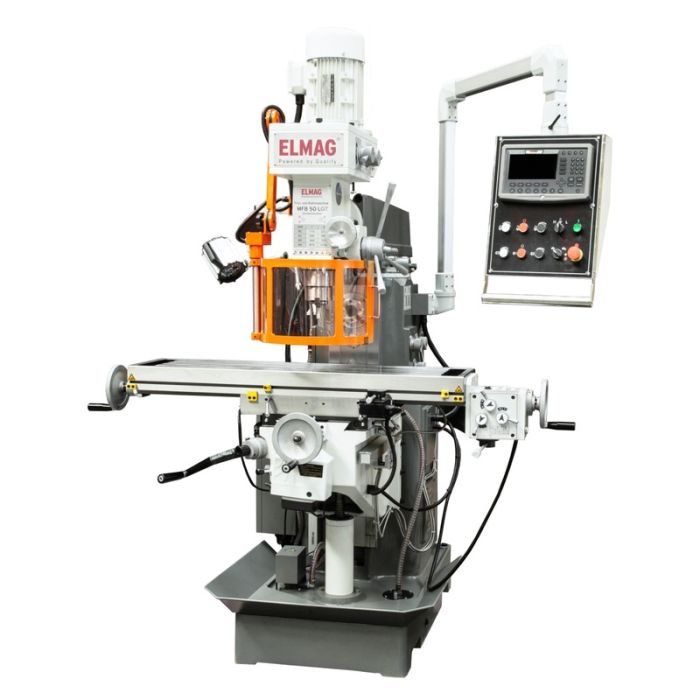

Masina de gaurit si frezat Elmag MFB 50 LGT

Mașină de frezat verticală și orizontală 1.500/850 / 2.200 WGăurire

• Găurire, frezare frontală și frontală la opt viteze cu ax vertical și frezare înclinată sau frezare convențională la doisprezece viteze folosind un ax orizontal - puternica mașină de frezat și burghiu cu roți dințate MFB 50 LGT oferă forma ideală de prelucrare pentru detalii ale pieselor cu dimensiuni fine și pentru suprafețe de contact și caneluri de ghidare lungi. Designul de înaltă precizie și foarte robust al MFB 50 LGT îl fac ideal pentru construcția de mașini și scule și, datorită acționării sale cu masă transversală, este perfect și pentru producția de serie. Este dotată standard cu un afișaj digital al poziției pe 3 axe.

Echipament standard:

• Afișaj digital al poziției
• Mandrină de găurit cu acțiune rapidă B16, 1 - 16 mm
• Dorn conic ISO 40, IT M 16
• Ax de strângere M16
• Set de scule
• Manual de utilizare / CE

Caracteristici suplimentare

• X/Y cu avans automat și avans rapid
• Capacitate de frezare Ø 100 / 40 mm
• Cubatură 1.120 x 280 x 420 mm
• Proiectie ax 200 - 550 mm
• Cursă masă 585 x 335 mm
• Cap de frezare pivotant și rotativ
• Conversie simplă la freză orizontală
• Motor vertical 1.500 W / 850 W, 400 V
• 8 viteze 115 - 1.750 rpm
• Motor orizontal 2.200 W, 400 V
• 12 viteze 40 - 1.300 rpm
• Rotație dreapta și stânga
• Microavans de precizie
• Axuri de frezare cu rulmenți de precizie
• Ax de strângere pentru siguranță ridicată
• Capac de protecție a axului de frezare
• Scală adâncime găurire și oprire
• Masă transversală precisă, cu funcționare lină, cu caneluri în T și canal de răcire
• Axa X cu opt trepte de alimentare,
• Axa Y fără trepte, X/Y cu avans rapid
• Sistem de răcire integrat cu conductă de retur, rezervor în baza mașinii
• Iluminare cu halogen a mesei de frezare

Detalii tehnice

• Capacitate de găurire în oțel: 50 mm
• Dispozitiv de fixare a dornului (dorn cu șurub): ISO 40
• Trepte viteza: (vertical) 8 / (horizontal) 12
• Lungime gaurire: 120 mm
• Lățimea fantei în T: 14 mm
• Raza dornului: 200 - 550 mm
• Distanta burghiu-masa (min./max.): 20 - 420 mm
• Voltaj: 400/50 V/Hz
• Dimensiuni: 1120x280x420 mm
• Greutate: 1120 kg
• Performanță de filetare: M24
• Pompă de răcire: 40 W
• Lungime x lățime: 1520 x 1330 mm
• Capacitatea de frezare a frezelor frontale: 100 mm
• Capacitatea de frezare a frezelor frontale: 40 mm
• Interval de pivotare a capului de frezare: ± 90 °
• Tabelul de distanță orizontală a axului: 60 - 380 mm
• Suprafața mesei de router: 1120x260 mm
• Înălţime: 2220 mm
• Viteză de rotație 1: (vertical) 115 - 875 / (horizontal) 40 - 1,300 rpm
• Viteză de rotație 2: (vertical) 230 - 1,750 rpm
• Cap de frezare pivotant: ± 180 °
• Lungimea mesei X x Y: 585 x 335 mm
• Cursa mesei de freză: 400 mm
• Pași de alimentare X/Y: 8 / stepless
• Traversare rapidă X/Y: Yes
• Acționare de alimentare X/Y: X: 370 W
• Fluxuri X/Y: X: 24 - 720 mm/min
• Acționare verticală cu dornică în 2 trepte: 1500 / 850 W
• Acționare orizontală a dornului: 2200 W
